吉林監獄獄墻內側鋼網墻
發布日期:2021-01-23 總瀏覽：
監獄獄墻內側鋼網墻結構標準

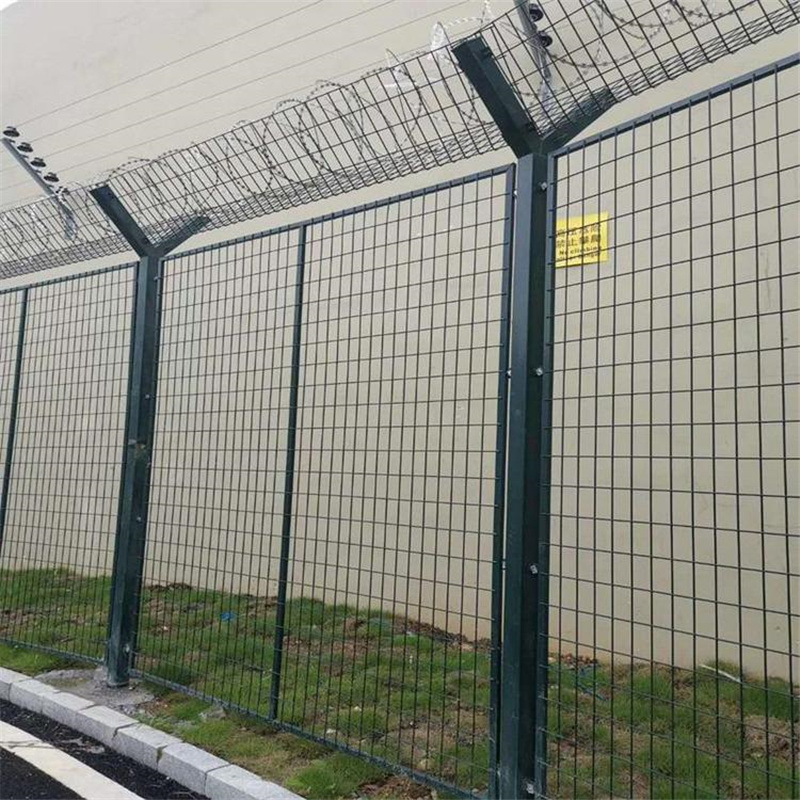

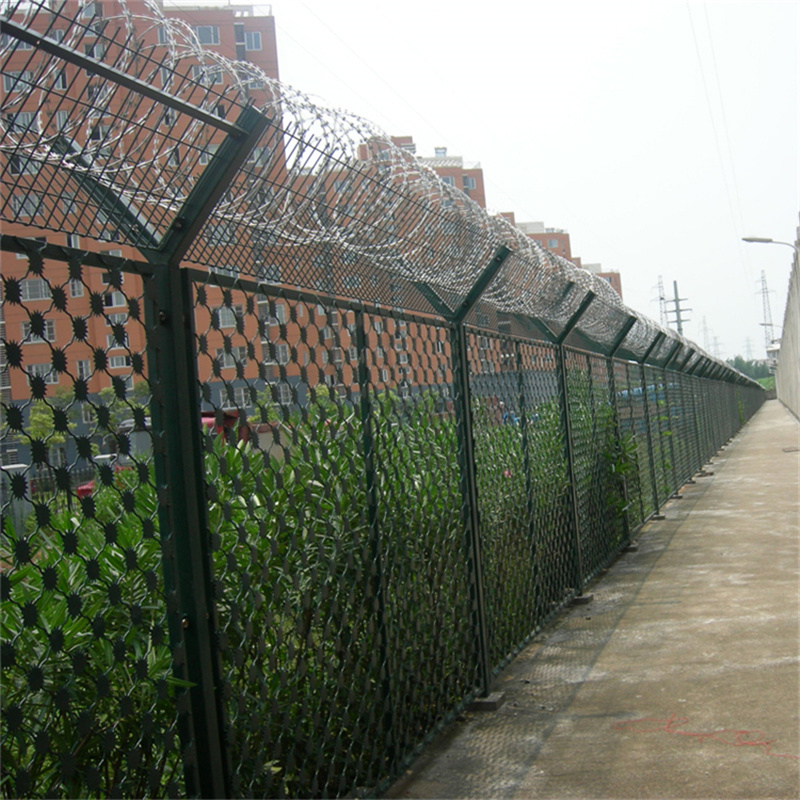

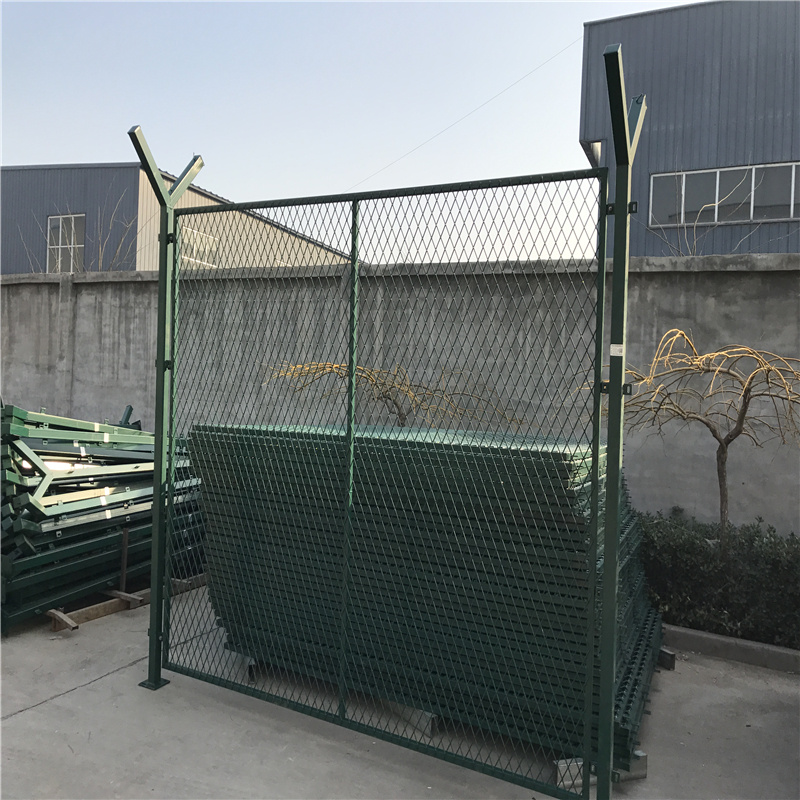

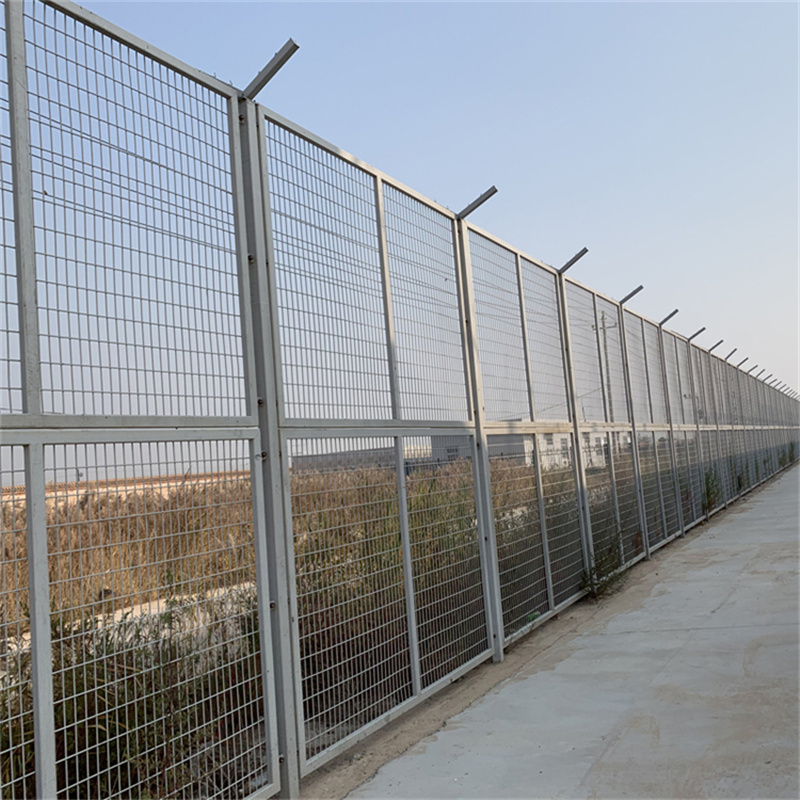

監獄高圍墻內側地面鋼網墻由鋼絲網片、立柱及安裝基座三部分組成。鋼絲網片外部由角鋼圍成2米長、2.5米高的矩形框架，內部焊接鋼絲組成一個整體；圓形立柱高2.5米與網片通過使用防盜不銹鋼螺絲進行穿絲連接；鋼網墻每2米設置一個安裝基座，基座采用混凝土制作；立柱底端焊接法蘭盤；法蘭盤與混凝土基座內的預埋螺栓(4個M16)固定連接。
1、鋼網墻網片：2000mm(長)×2500mm(高)。
2、網格孔徑：50mm x 120mm。
3、網片豎邊框：30mm x 30mm x 3mm(厚)×2500mm(高)，角鋼。
4、網片橫邊框：40mm x 40mm x 4mm(厚)x 2000mm(長)，角鋼。
5、鋼網墻圓形立柱規格：65mm(直徑)x 3mm(壁厚)×2500mm(高)+120。
6、”V"字型支架：48mm(直徑)×3mm(壁厚)×400mm(長)。
7、法蘭盤：220mm x 220mm x 15mm(厚)，熱鍍鋅鋼板。
(二)地面鋼網墻材質規格及工藝
1、鋼網墻立柱及支架材質：Q235以上規格熱鍍鋅鋼管。
2、網絲材質：Q215以上規格高純合金低碳鋼鋼絲。
3、網墻鋼絲直徑(不合外層)：不小于Φ4mm。
4、鋼網墻整體采用鍍鋅再浸塑或靜電噴塑處理。
5、防腐處理工藝：除銹+防腐+浸塑。
6、立柱浸塑處理：專用PVC塑粉，上塑量>0.7mm，表面無針孔、開裂、漏塑、塑液流淌等質量缺陷，顏色為綠色或白色。
7、鋼網墻鋼絲浸塑處理：專用PVC塑粉，上塑量>0.5mm，表面無針孔、開裂、漏塑、塑液流淌等質量缺陷，顏色為綠色或白色。
8、立柱執行標準：GB／T3091-93，JIS G3466-1988。
9、鋼絲網片執行標準：JT／T374-1988，GB／T18226-20000。
