監獄梅花刺鋼網墻的材質和組成結構
發布日期：2020-05-13 總瀏覽：

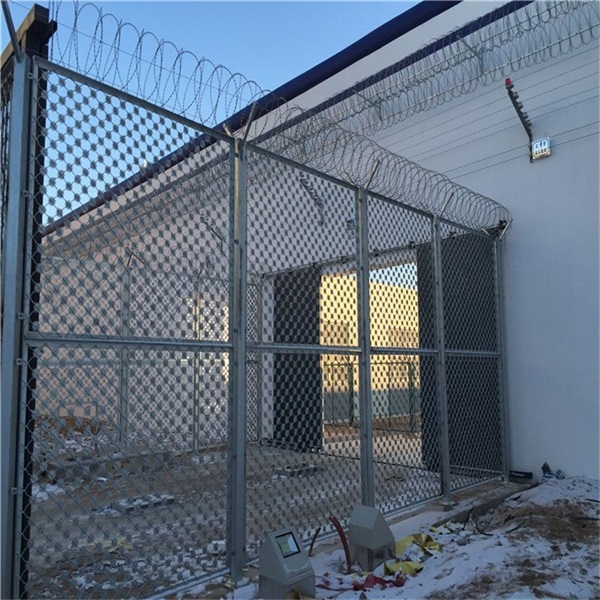

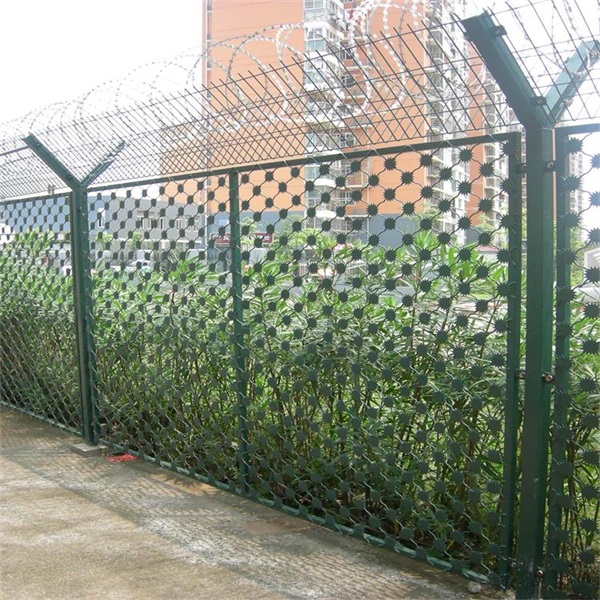

梅花刺鋼網墻的材質和組成結構，艾瑞梅花刺防沖隔離網為單層梅花刺片網，直徑不小于7.5cm，刺片厚1.5mm，采用Q235低碳鋼板沖壓成型。網片為菱形網孔，網格尺寸：120mm*110mm(高*寬)，網絲直徑8mm，采用S195線材高壓焊接，每一個焊點附焊梅花刺一個。
立柱采用Q235鋼管，規格：直徑114圓管，壁厚4 mm；立柱頂部直接焊接外徑140 mm、厚度6 mm法蘭盤方式；預留四只直徑16mm絲孔，與電網支架末端法蘭盤相對應。立柱法蘭盤和支架法蘭盤分別整體熱鍍鋅處理。立柱高4.5米，間距3米，立柱頂端全部做防水處理。每根立柱與法蘭盤連接處（與隔離網垂直兩面）焊接100mm*80mm*5mm四個三角支撐，大門兩側的立柱支撐筋骨直角邊長為120mm*100mm。
單網幅度為3000mm*4500mm，使用邊框為50*50*5mm角鋼和40*3mm扁鐵，將網絲、角鋼、扁鐵焊為一體；邊框與立柱采用螺栓固定邊耳式連接，邊耳均為60*60*6mm扁鐵，邊耳螺孔可調，調節距離不小于20mm；邊耳固定螺栓為直徑14mm*50mm全絲熱鍍鋅安全螺栓、螺母，每片網單邊連接點為8個以上。隔離網、立柱要求整體熱鍍鋅，上鋅量不低于300克，可做霧化試驗（附檢測報告），隔離網整體鍍鋅在內陸自然環境下，鋅層要求使用不低于10年。電動鋼閘門外框采用60mm*60mm*3mm（厚）方鋼，內框與網片邊框相同，門扇規格為5米*3米*2（高*寬），每單扇門中間加50*50*2mm橫襯方管，對開、平移。
蛇腹型刀刺網由銳利尖角刀片和芯線組成，刀刺、刀型整齊、刀片銳利、排列均勻致密、連接牢固。刀刺網BTO-22刀型，刺圈直徑600mm，芯絲直徑2.5mm304不銹鋼絲，排列密度不小于10圈/每米，相鄰每圈間距不大于15cm，刀片為304不銹鋼板沖壓的尖銳菱形，刀長21mm、寬15mm，厚0.5mm，扎絲用1.2mm304不銹鋼絲，固定拉絲采用8號鍍鋅鐵絲。
大門承重輪采用￠100輕軌地輪，齒條采用國標1.3厚錳鋼板材制作，地軌采用國標YB222-63輕軌，（18KG）。大門上軌采用120 mm *100 mm *8 mm槽鋼制作，每扇門扇頂部至少有兩處針對門扇的固定點。開門機采用知名品牌，具有本地模擬控制、遠程平臺控制、本地遙控控制等功能。開門機所用電機為無刷電機，無級變速，功率匹配恰當；具有任意點位啟動、任意點位停止、頻繁反向操作、使用壽命長等特點。
監獄梅花刺網的安裝要求
1、梅花刺隔離網連接、緊固件應采用防盜專用螺栓（螺母）加彈簧墊，安裝固定后無專用工具無法拆卸，安裝配件均采用熱鍍鋅處理。
2、隔離網設計要求整體連貫一致，框網方正，對角線誤差不大于2cm。隔離網網頁安裝離地距離5-8cm，框網與立柱采用螺栓固定邊耳式連接網頁每邊與立柱連接點不少于六處。
3、立柱采用水泥澆灌預埋式，規格為500*500*600mm長*寬*深)，底座每邊距邊緣150mm處各預制兩支直徑24mm熱鍍鋅螺栓，螺栓高于底座平面50mm，螺栓間距為200mm與立柱法蘭盤螺孔相適應。立柱保持平直、不歪斜。
4、立柱做調直處理，每20米校正，每100米偏差角度不大于5°，安裝整體無歪斜，隔離網整體呈直線（除地形需要做出適宜角度外）
5、刀片滾網、拉絲、卡扣，均采用不銹鋼材質。刀刺網安裝固定卡扣整體調正，使刀刺網不出現擰轉情況，刀刺刺圈分布均勻，每隔30-40cm與拉絲固定；分段連接處需將兩端刀刺網做連接固定，刀刺網固定點需緊鎖不得出現松動、脫落現象；刀刺網安裝與隔離網平行，上下左右均成直線延伸，轉角處需做加密加固處理。
6、金屬隔離網墻每間隔一定距離（通常為75米）應將網墻立柱做一次雙柱分段隔離,雙柱間隙不大于10mm。網墻拐角和分段處的兩根立柱應預制連體底座，連體底座的體積應為單體底座的兩倍。
7、電網支架的安裝要求：立柱頂部直接焊接內徑110 mm、外徑140 mm、厚度6 mm法蘭盤方式；預留四只直徑16mm絲孔，與電網支架末端法蘭盤相對應。立柱法蘭盤和支架法蘭盤分別整體熱鍍鋅處理。
